SM(E)系列熱力膨脹閥
SM(E)系列是新一代可換閥芯的熱力膨脹閥，它是制冷空調系統中一個重要部件，安裝于儲液器與蒸發器之間，使高溫高壓液態制冷通過節流成為低壓濕蒸汽，由于低壓濕蒸汽的蒸發吸熱使制冷系統達到降溫目的。
聯系我們- 技術參數
- 配件及其他相關產品
- 資料下載
特點
- 過熱度調節穩定, 可提供MOP功能
- 不銹鋼波紋膜片, 可更換閥芯
- 閥進口裝有過濾器
- 適用R22、R134a、R407c、R404A/R507
- 安全工作壓力3.0MPa
- 溫包最高溫度75℃
概述
SM(E)系列是新一代可換閥芯的熱力膨脹閥，它是制冷空調系統中一個重要部件，安裝于儲液器與蒸發器之間，使高溫高壓液態制冷通過節流成為低壓濕蒸汽，由于低壓濕蒸汽的蒸發吸熱使制冷系統達到降溫目的。
SM(E)系列熱力膨脹閥，采用多種充注形式，能滿足空調、冷藏柜、冰箱、除濕機等各種系統需求。
過熱度調節
旋下密封螺帽，旋轉調節桿，順時針旋轉過熱度增加(關小)，逆時針旋轉過熱度減?。ㄩ_大），每旋90°(1/4圈)，過熱度增加或減少大約為1K，（每旋轉一圈過熱度增加或減小大約4K），每次旋轉90°(1/4圈)，后應讓機組運行20分鐘觀察系統是否符合設定工況再作第二次調整。
安裝使用
可以任何位置安裝，但必須靠近分配器或蒸發器進口處。
系統中制冷劑的流動方向與閥體上箭頭指向方向一致。
感溫包的安裝應保證感溫包充分感受蒸發器出口溫度，外平衡管安裝在感溫包附近，并從回氣管頂部引出。
選型表格

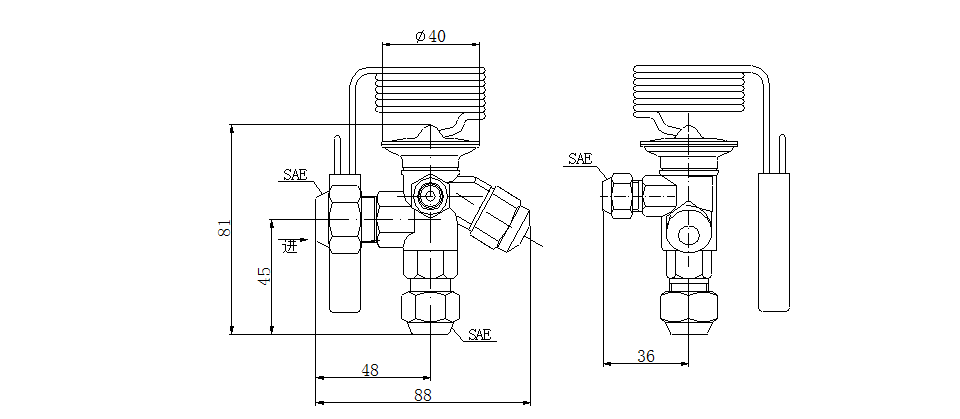

外形尺寸
注:名義制冷量是基于蒸發溫度te=4.4℃，冷凝溫度tc=40℃,閥前制冷劑溫度為t1=38℃。
注：如需焊管結構，請與本公司洽談。
